Долгое время стандартом соединения проводников в электромонтаже оставались классические скрутки, усиленные пайкой или сваркой, а также винтовые колодки. Однако усложнение современной домашней электрики и резкое увеличение количества линий в распределительных щитах потребовали принципиально иных скоростей монтажа. Появление пружинных систем самозажимной фиксации совершило переворот в индустрии, предложив электрикам отказаться от долгого затягивания винтов и работы с открытым пламенем или паяльником на высоте. Прибор просто зачищается и вставляется в гнездо, что сокращает время сборки щита в несколько раз.
Несмотря на повсеместное признание профессиональным сообществом, пружинная технология до сих пор вызывает ожесточенные споры среди мастеров старой закалки. Основной аргумент критиков строится на том, что площадь физического контакта в зажиме ничтожно мала по сравнению с монолитной сваркой, а значит, узел неизбежно станет зоной повышенного сопротивления и локального нагрева. Чтобы разобраться, обеспечивает ли такое соединение абсолютную безопасность или оно является бомбой замедленного действия в силовом шкафу, необходимо заглянуть внутрь корпуса изделия и проанализировать физику процессов, происходящих под высокой нагрузкой.

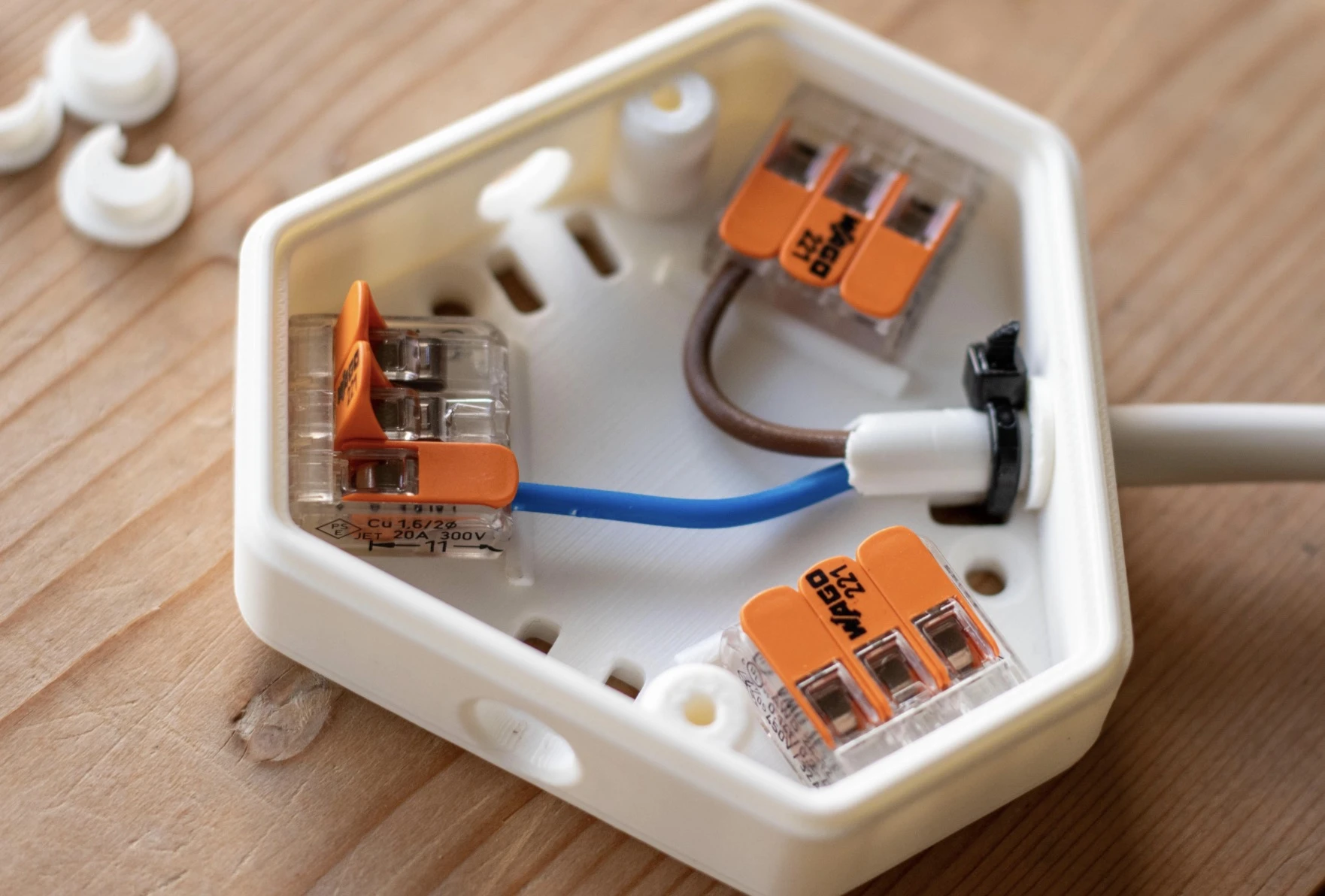

Внутреннее устройство оригинального коннектора полностью исключает человеческий фактор при формировании прижимного усилия. Высококачественные ваго клеммники оснащаются запатентованной пружиной из хромоникелевой стали, которая непрерывно давит на жилу с математически выверенной силой, адаптируясь к температурным расширениям металла. Проводник прижимается к луженой медной токоведущей шине, а сам корпус изготавливается из полиамида, который не поддерживает горение и сохраняет структурную прочность при температурах далеко за пределами рабочих режимов проводки.
Реальные причины оплавления и пожароопасные факторы
- Использование низкопробных контрафактных копий. Рынок переполнен дешевыми азиатскими подделками, внешне неотличимыми от оригинала. В них вместо термостойкого пластика используется хрупкий горючий полистирол, а стальная пружина быстро теряет упругость при первом же нагреве. Контакт ослабевает, возникает дуговой микропроцесс, и клемма мгновенно превращается в уголь.
- Неверный подбор серии под тип нагрузки. Самая опасная ошибка — монтаж осветительных клемм (например, тонких плосковесенних серий) на силовые розеточные группы или линии электроплит и бойлеров. Превышение номинального тока заставляет шину работать в режиме перегрузки, что ведет к деструкции изоляции.
- Отсутствие специальной контактной пасты на алюминии. При заведении старого алюминиевого провода в пружину без кварцево-вазелиновой пасты металл мгновенно покрывается диэлектрической оксидной пленкой. Сопротивление узла возрастает лавинообразно, приводя к тепловому разрушению корпуса.
Преимущества пружинного контакта перед винтовыми зажимами
Главный враг любого винтового соединения — текучесть металла под постоянным давлением, особенно выраженная у алюминия и многожильного провода без жесткой опрессовки. Со временем винт в классической колодке ослабевает, требуя регулярной регламентной протяжки всех узлов в щите не реже одного раза в год. Если этого не сделать, зазор увеличится, начнется искрение и последующий пожар.
Пружинный зажим полностью лишен этого недостатка благодаря эффекту «постоянного давления». Независимо от того, сколько лет прошло с момента монтажа и сколько циклов нагрева и охлаждения выдержала линия, стальная лапка продолжает компенсировать усадку меди. Инструмент удерживает жилу в идеальном технологическом поле, делая распределительный щит абсолютно автономным и не требующим сервисного вмешательства на протяжении всего срока службы кабеля.
При проектировании трасс и разметке силовых зон внутри крупных объектов инженеры используют целый комплекс измерительных приборов для достижения идеальной точности. На этапе планирования расположения распределительных шкафов незаменим электронный дальномер который позволяет быстро рассчитать падение напряжения на сверхдлинных дистанциях и безошибочно определить оптимальные точки входа силовых магистралей. Это помогает избежать избыточного накопления распределительных узлов и минимизировать количество критических соединений на один погонный метр кабеля.
Правила монтажа для гарантированной безопасности
Для обеспечения безупречной работы силовой автоматики необходимо строго соблюдать регламент подготовки проводников. Жила должна быть зачищена ровно на ту длину, которая указана на тыльной стороне корпуса клеммы (обычно это 11 мм). Недопустимо оставлять оголенный участок меди снаружи или, наоборот, зажимать внутрь пластиковую изоляцию кабеля — в обоих случаях это приведет к критическому нарушению плотности прижима.
При работе с многожильным гибким проводом необходимо использовать исключительно специализированные нажимные серии с рычажками (например, WAGO 221). Заводить многожильный кабель в глухие самозажимные экспресс-клеммы без предварительной опрессовки втулочными наконечниками НШВИ категорически запрещено. Тонкие волоски меди при вталкивании подминаются, уменьшая реальное сечение проводника в зоне контакта до аварийных значений.
